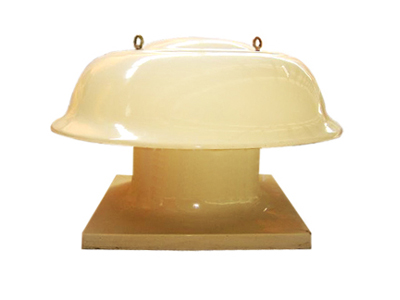

DWT系列低噪聲屋頂通風機

一、DWT系列低噪聲屋頂通風機的概述
       采用多種材質（如鍍鋅噴塑處理鋼板、工程塑料、玻璃鋼、鋁合金等）使機身輕且耐腐蝕、防爆和阻燃。流線設計，采用進口膠衣樹脂膜保證外形美觀。
二、DWT系列低噪聲屋頂通風機的結構
       該機由電機、葉輪、風筒、風帽、傳動組件、活頁風門、防鳥網、安全網等部件組成。傳動形式：11.2#以下為電機直聯，12#以上采用皮帶傳動或減速器傳動?；铐擄L門有重力式、手動式和電動式三種。12#以上設置檢修門，小型號可拆卸風帽檢修。風機氣流型式為軸流式，風扇直接裝在防爆電動機的軸上，靠鍵、壓板和螺栓連接與緊固。防爆電動機靠機座散熱片和軸向氣流進行冷卻。
三、DWT系列低噪聲屋頂通風機的用途
       本產品廣泛就用于醫藥、化工、紡織、食品、冶金、發電等工礦企業及各類民用建筑的通風空調系統。DWT(Ⅰ)軸流式屋頂風機，適用于大流量場合：DWT(Ⅱ、Ⅲ)型離心式屋頂風機，適用于壓力要求較高的場合。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

DWT軸流式屋頂通風機性能參數與選用件表

1.DWT-Ⅰ型軸流式屋頂通風機性能參數(固定角度)

葉輪直徑 (mm)	風量 (m³/h)	風壓 (Pa)	轉速 (r/min)	裝機容量 (kW)	噪聲 dB(A)
300	3300 3000 2600	181 206 232	2850	0.37	66
300	1650 1560 1450	62 66 72	1450	0.06	52
400	7450 6350 5300	193 230 250	2850	0.75	69
400	5700 5400 4580	176 184 190	1450	0.55	67
500	8000 7000 5600	135 162 191	1450	0.55	68
	7000 6700 6400	113 122 131	960	0.37	63
	6000 5000 4100	88 92 96	720	0.25	58
600	15000 14000 13000	232 251 267	1450	1.5	73
	11000 10000 9100	168 183 193	960	1.1	67
	8500 8000 7600	111 127 136	720	0.55	62
700	17500 15000 12500	165 201 212	960	1.5	69
	12000 11000 9200	141 163 177	720	0.75	63
	9300 8500 7200	83 94 102	560	0.55	59
800	27000 25000 23000	175 207 228	2850	2.2	72
	20000 18000 16000	129 154 167	720	1.5	66
	15750 14500 12250	78 96 121	560	0.75	63
900	34500 2900 24000	202 236 256	960	3.0	76
	32000 28000 24000	126 156 177	720	2.2	73
	24000 21500 18600	102 118 126	560	1.1	67
1000	50000 45000 39000	251 286 317	960	5.5	81
	46000 40000 35000	141 167 183	720	3.0	76
	28000 24000 20000	111 125 133	560	1.5	69
1120	56900 49500 40400	253 296 322	960	5.5	82
	52500 45000 40000	138 169 183	720	3.0	77
	32000 28000 25000	111 128 142	560	1.5	71

2.DWT-Ⅰ型軸流式屋頂通風機性能參數(可變角度)

葉輪直徑 mm	安裝角度 deg	風量 (m³/h)	風壓 (Pa)	轉速 (r/min)	裝機容量 (kW)	噪聲 dB(A)
1200	22° 19° 16°	57000 50000 44000	196 205 209	720	5.5	73
1300	27° 24° 21°	4200 37500 33000	126 134 148	560	3	67
1400	17° 15° 13°	76700 68000 57500	250 261 268	720	7.5	77
1400	22° 20° 18°	69000 60000 51500	159 169 175	480	4.0	69
1500	19° 17° 15°	88500 80000 70000	195 203 208	720	7.5	78
1500	23° 21° 19°	74750 65000 55800	149 158 165	480	4.0	70
1600	20° 18° 16°	107500 95000 81500	235 248 256	720	11	79
1600	27° 25° 23°	61000 52500 42600	131 152 167	320	4.0	70
1800	17° 15° 13°	129300 112500 96450	261 276 287	720	150	80
	23° 21° 19°	96250 86150 74300	122 136 143	480	5.5	71
	26° 23° 20°	79150 71550 62500	115 126 148	320	4.0	66
2000	23° 21° 19°	168700 150000 131000	215 234 247	480	15	78
2000	21° 18° 15°	125500 11000 95200	118 121 132	320	5.5	68
2200	18° 16° 14°	201600 180000 165000	193 205 210	480	15	79
2200	29° 27° 25°	155000 120000 119500	135 142 155	320	7.5	71
2400	19° 17° 15°	220800 198500 176500	212 228 246	480	18.5	84
	26° 23° 20°	175000 162000 135000	148 164 188	320	11	77
	21° 18° 15°	140000 120000 85000	150 162 171	220	7.5	70

3.DWT-Ⅱ型離心式屋頂通風機性能參數

機號 №	轉速 r/min	風量 m3/h	風壓 Pa	功率 kW	噪聲 dB(A)	參考重量 kg
3	1450	878	220	0.75	≤57	88
		925	210
		1059	188
		1130	167
		1253	122
3.5	1450	1395	299	1.1	≤59	95
		1470	285
		1682	256
		1794	227
		1990	166
4	1450	1887	412	1.1	≤62	115
		2083	391
		2194	372
		2510	334
		2677	298
4.5	1450	2966	495	1.1	≤63	154
		3124	471
		3574	423
		3812	376
		4514	231
5	1450	4068	615	2.2	≤64	195
		4285	582
		4903	522
		5438	485
		6113	378
6	960	5024	385	1.5	≤65	234
		5512	367
		6120	330
		6782	293
		7338	223
7	960	8015	548	3.0	≤68	292
		8804	499
		9827	448
		10836	398
		11925	371
8	960	12563	721	5.5	≤70	374
		13565	686
		14157	654
		15824	587
		16708	521
10	720	22150	1072	11	≤72	396
		23298	1020
		26573	916
		28395	813
		31436	702

4.DWT-Ⅲ型離心式屋頂通風機性能參數

機號 №	轉速 r/min	風量 m³/h	靜壓 Pa	裝機容量 kW	重量 kg	機號 No	轉速 r/min	風量 m³/h	靜壓 Pa	裝機容量 kW	重量 kg
2.8	1440	1260	100	0.18	18	5.6	720	4860	150	0.37	67
		1040	150					1800	200
	2880	3080	100	0.55	20		960	9040	100	0.75	67
		2710	300					8460	150
		2300	500					7800	200
3.15	1440	2050	80	0.18	19		1440	14040	150	3.0	77
		1740	150					12960	300
		1450	200					11160	500
	2880	4370	150	1.1	24	6.3	720	9090	100	0.75	80
		3920	400					7920	150
		3470	600					6210	200
3.55	1440	2880	100	0.25	21		960	12450	150	3.0	83
		2620	150					11760	200
		2320	200					9840	300
	2880	6270	150	2.2	29		1440	20020	150	5.5	85
		5760	400					18970	300
		4930	700					17100	500
4.0	960	2750	80	0.18	32	7.1	720	13800	100	1.1	96
		2590	100					12600	150
		2040	150					11400	200
	1440	4460	100	0.55	35		960	17640	150	2.2	98
		4030	200					16170	200
		3420	300					14700	300
4.5	960	3940	100	0.25	34		1440	27000	200	5.5	136
		3460	150					25400	300
		2760	200					24000	500
	1440	6280	150	1.1	39	8.0	720	19800	100	2.2	146
		5470	300					18000	150
		4680	400					17200	200
5.0	720	4230	80	0.18	46		960	26000	150	4.0	152
		3870	100					25020	200
		2450	150					24000	300
	960	6120	100	0.55	46		1440	40000	200	7.5	163
		5530	150					37800	300
		4470	200					35800	500
	1440	9650	150	1.5	52

DWT軸流式屋頂通風機外形圖及尺寸表

1.DWT-I型 3～11.2＃軸流式屋頂風機(固定角度)外形結構圖及安裝尺寸 (圖1)
DWT-I型 12～20＃軸流式屋頂風機(可變角度)外形結構圖及安裝尺寸 (圖1)
DWT-I型 22～24＃軸流式屋頂風機(可變角度)外形結構圖及安裝尺寸 (圖2)

型號	尺　寸(單位：mm)
型號	ФA	ФD	B	G	F	C	E	H	M(d)×L1	重量
3	650	300	370	30	60	510	300	545	M8×250	15
4	650	400	470	30	60	630	340	585	M12×250	28
5	1000	500	570	30	60	750	390	715	M12×300	37
6	1000	600	670	30	60	870	440	765	M12×300	57
7	1340	700	800	40	80	1000	480	950	M12×300	85
8	1340	800	900	40	80	1100	480	950	M12×350	124
9	1650	900	1000	40	80	1250	480	950	M12×350	146
10	1800	1000	1100	40	80	1400	480	1105	M12×350	216
11.2	1800	1120	1240	40	80	1540	480	1105	M16×350	258
12	1800	1200	1360	50	100	1660	500	1125	M12×350	279
14	2500	1400	1560	50	100	1990	600	1350	M16×400	359
15	2500	1500	1700	50	100	2040	600	1350	M18×400	386
16	3000	1600	1800	50	100	2160	600	1460	M18×450	397
18	3000	1800	2000	50	100	2400	600	1460	M18×450	562
20	3400	2000	2200	50	100	2600	600	1460	M20×400	721
22	4200	2200	2400	50	100	2800	600	1500	M20×450	756
24	4200	2400	2600	50	100	3000	600	1500	M20×450	856

2.DWT-II型離心式屋頂風機外形結構圖及安裝尺寸

3.DWT-III離心式軸流式屋頂通風機外形尺寸及基礎尺寸
