一、產品概述：

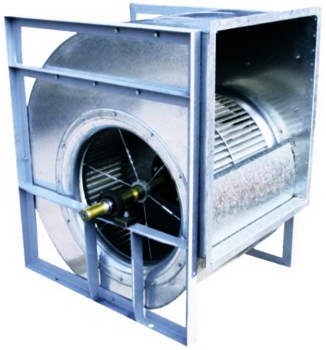

EDF系列空調離心通風機是吸收國內外同類產品的優特點，自行研制開發的前向多翼式離心通風機。該風機為雙吸入進風形式，具有風量大、噪聲低、效率高、能耗少、運轉平穩等特點。共有2.5#～10.0#十三種機號。(改變主軸轉速可得到無窮多工況)。是各類中央空調機組、空氣處理機組及其它暖通空調、凈化通風等設備理想的配套產品。
二、風機代號說明：
EDF系列風機命名方式由風機系列代號、葉輪名義直徑、結構型式組成：
EDF-5.6-A
| | |_____ 結構型式
| | A(普通型)
| | B(加強型)
| |________ 葉輪名義直徑
|____________ 前向多冀雙進風離心風機系列代號
三、風機的型式：
1.風機旋向 EDF 系列可分為左旋(LG)和右旋(RD)兩種方式。判別方法：面對皮帶輪，葉輪順時針旋轉的稱為右旋風機，葉輪逆時針旋轉的稱為左旋風機。
2.出風方向 EDF系列風機可制成0°、90°、180°三種出風方向，如下圖所示。
3.結構型式 EDF系列風機結構分為普通型和加強型。兩者區別在于后者主軸加粗、軸承型號加大，其余相同。加強型與普通型外形尺寸不一致時，外形尺寸上括號內數字為加強型風機尺寸。本公司EDF系列的普通型和加強型分類規定如下：
|
風機型號
|
型式
|
功率
|
|
風機型號
|
型式
|
功率
|
|
EDF2.5
|
加強型
|
7.5～4
|
EDF5.6
|
加強型
|
37～15
|
|
|
普通型
|
≤3
|
普通型
|
≤11
|
|||
|
EDF2.8
|
加強型
|
11～5.5
|
EDF6.3
|
加強型
|
37～18.5
|
|
|
普通型
|
≤4
|
普通型
|
≤15
|
|||
|
EDF3.15
|
加強型
|
11～7.5
|
EDF7.1
|
加強型
|
45～22
|
|
|
普通型
|
≤5.5
|
普通型
|
≤18.5
|
|||
|
EDF3.55
|
加強型
|
15～7.5
|
EDF8.0
|
加強型
|
45～30
|
|
|
普通型
|
≤5.5
|
普通型
|
≤22
|
|||
|
EDF4.0
|
加強型
|
15～11
|
EDF9.0
|
加強型
|
75～37
|
|
|
普通型
|
≤7.5
|
普通型
|
≤30
|
|||
|
EDF4.5
|
加強型
|
18.5～11
|
EDF10.0
|
加強型
|
75～45
|
|
|
普通型
|
≤7.5
|
普通型
|
≤37
|
|||
|
EDF5.0
|
加強型
|
22～15
|
|
|
|
|
|
普通型
|
≤11
|
|
|
四、產品結構特點：
1.機殼
機殼采用優質鍍鋅鋼板制造，側板以先進的氣動模型為基礎設計。進風口整體沖壓成型，進氣曲面為流線型 ，氣體流暢，損失小。
2.葉輪
葉輪為前向多翼式結構，所有裝配件均為鍍鋅鋼板，經模具沖壓一次成型 、，葉片采用滾壓鉚合工藝，緊密固定在中、前盤上，以保證其有足夠的強度，整件經高精度的動平衡校正后，運轉平穩，振動極小。
3.軸承
選用進口軸承，軸承使用壽命長、運轉平穩。
4.主軸
風機軸采用40Cr或45#鋼經粗加工、調質處理及磨削精加工制成，軸徑尺寸公差及形位公差亦嚴格控制，每根軸均經過涂覆防銹處理，強度高、剛性好。
5.出風口法蘭
法蘭采用鍍鋅鋼條制成，法蘭與蝸殼連接采用德國TOX免焊工藝，并具有足夠的剛度與強度，外觀精致、典雅；
6.傳動部
EDF系列風機傳動方式為E式傳動，皮帶輪選用歐標SP型窄V帶輪，表面經過發黑處理，強度大且美觀，皮帶選用英國PIX強力窄V帶，傳動力大、可長時間運行，傳動可靠。
五、使用說明：
樣本所示的風機性能參數是指標準進氣狀態下的性能，如使用條件與標準進氣狀態不一致，須先按標準進氣狀態進行換算。樣本所示的轉速為理論轉速，風機實際轉速會略有差異。
標準進氣狀態為：大氣壓力Pt＝101325Pa 進氣溫度ta＝20℃ 相對濕度Φ＝50% 空氣密度ρ＝1.2kg/m3
六、用戶須知
1.用戶根據風量、全壓要求選用風機，所需工況點應落在特性曲線的高效區。特性曲線有白區、綠區和紅區，白區為普通型風機工礦區，綠區為加強型風機工礦區，紅區為不可選區。
2.由風量、全壓確定風機的其它性能參數，如轉速、軸功率、噪聲、電機等。
3.風機軸承正常使用溫度應在70℃以下，每隔3000小時加一次鋰基潤滑脂；如軸承溫度超過70℃，軸承溫度每上升15℃，則加油間隔時間減少一半。使用鋰基潤滑脂軸承最高溫度不得超過110℃。
4.風機輸送介質為空氣或不含有粘性物質，無腐蝕性，不易燃、易爆的氣體。 輸送氣體中所含的塵土及硬質顆粒物不大于150mg/m3。 風機輸送氣體的溫度不超過80℃，海拔不超過1000m。
5.風機調試或運行時應嚴格控制電機電流，不得超過電機額定電流值。
6.定期停機檢查各處連接螺栓、銷釘?shù)龋缬兴蓜?dòng)及時緊固；
7.風機運轉過程中如發生異響、劇烈振動等情況時，應立即停車檢查；
8.風機各部件不得碰撞、擠壓，不能堆放在潮濕或有腐蝕性物品的場所；
9.保持風機清潔，定期清理葉片上的雜物，防止引起葉輪不平衡；
10.軸承壽命隨使用環境而異。如軸承出現異常響聲，應立即檢查更換軸承或請專業廠家維修。
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
